INTERFACE PARA MODOS DIGITAIS COM CAT

Após algum tempo acompanhando as fotos dos contatos que muitos radioamadores compartilham no Whatsapp, notamos que raramente o nível de volume de recepção está na faixa adequada para os programas!

Cada programa estipula o nível ideal: para o JTDX, fica em 40db; para o WSJT-X, em torno de 30db; e para o MSHV fica em torno de -22db.

Porém, com as "interfaces" baratas que existem no mercado, que nada mais são do que um cabo que liga a saída de áudio do rádio até a entrada da placa de som, todo o ajuste de nível de sinal depende do Windows, e para piorar o Windows depende da placa de som utilizada!

A grande maioria das placas de som USB disponíveis no mercado nacional não fazem o verdadeiro controle de nível, por um problema simples: para diminuir os custos, eliminaram alguns capacitores, e assim sempre fica um nível DC presente na entrada do conversor A/D, o que faz com que mesmo com o volume do Windows totalmente fechado, a saída apresente um sinal alto, geralmente acima de 50db, o que complica bastante a decodificação dos sinais mais baixos!

E o último complicador: as saídas dos rádios possuem sinal em torno de 100 milivolts, ao passo que as placas de som possuem entrada para MICROFONE, cujo nível raramente ultrapassa 5 milivolts!

isto significa que o sinal já é distorcido logo na entrada da placa, pois as "interfaces" baratas não possuem nenhum tipo de ajuste de nível para converter os 100 milivolts em algo em torno de 5 milivolts !

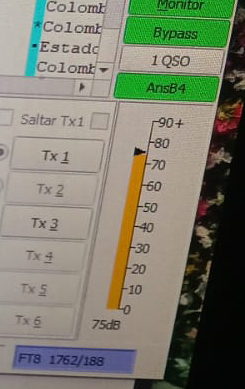

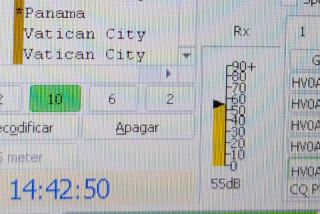

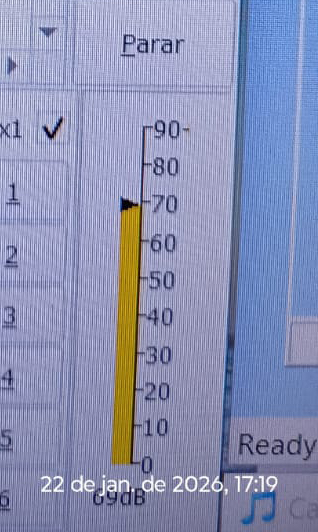

Seguem algumas imagens ilustrativas dos níveis em excesso :

Como pode ser visto prontamente, níveis muito altos!

Para solucionar esses problemas, e também dar a possibilidade de acionamento do sinal de FSK para os rádios que possuem compatibilidade, bem como acionar CW, resolvemos lançar a nossa própria interface para modos digitais :

Essa interface usa os famosos transformadores de isolação, que permitem isolar completamente o terra do computador do terra dos rádios, e faz a conversão dos níveis de áudio entre eles para eliminar distorção, tanto na recepção como na transmissão! Possui dois potenciômetros para ajuste fino dos níveis para permitir rapidamente a correção do nível conforme os sinais recebidos na banda! E possui uma saída CI-V para fazer o CAT em rádios ICOM.

Se o seu rádio não possuir conexão USB e nem saída RS232 para CAT, mas possuir os sinais para isso em um dos conectores traseiros, ela faz o CAT para você, e também permite acionar CW pelos programas!

Para os rádios YAESU e KENWOOD se o CAT for feito pela interface você terá tudo perfeitamente isolado, diminuindo muito os travamentos quando se usa potência mais alta ou antenas com estacionária alta!

Já para os rádios ICOM, devido ao CI-V, para se conseguir isolação total é necessário o uso de um isolador USB-USB, pois embora o áudio seja totalmente isolado, o controle CI-V usa o terra do computador junto com o terra do rádio.

A interface faz a parte dela, mas ela depende da sua placa de som também!

Se a sua placa de som não ajudar com o perfeito controle do volume, ou possuir muito ruido ou ainda uma resposta de graves pobre, voce vai precisar trocar ela por uma outra placa que seja de boa qualidade e com todos os recursos necessários!

Caso voce tenha dificuldade em encontrar, temos uma disponível aqui em nosso site, testada por nós e perfeitamente adequada. Procure em nossos produtos!
